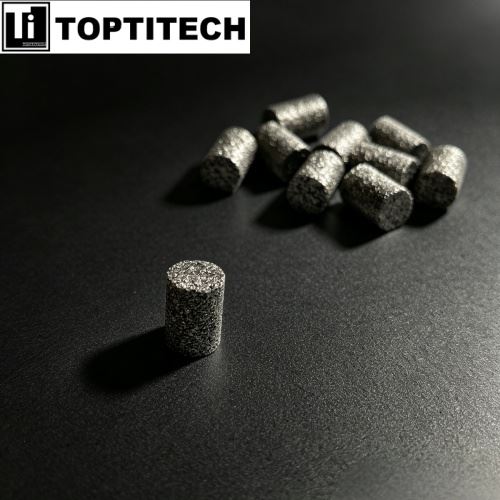

Пористые титановые геттерные диски для пучковой трубы ускорителя частиц

Введение в продукт

Характеристики

Особенности продукта

Спеченное пористое титановое тело обеспечивает высокую активную поверхность для хемосорбции.
Пористые титановые геттерные диски для пучковой трубы ускорителя частиц используют открытоячеистую титановую матрицу вместо плотной фольги или таблетки. Эта структура обнажает большую реакционную поверхность для захвата водорода, монооксида углерода, диоксида углерода и паров воды. TOPTITECH контролирует морфологию пор посредством холодного изостатического прессования и вакуумного спекания. Однородная пористость обеспечивает стабильное поведение откачки по всей поверхности диска.

Действие неиспаряемого геттера исключает отделение частиц и загрязнение катодов.
Пористые титановые геттерные диски для пучковой трубы ускорителя частиц работают как неиспаряемый геттер (NEG). Нет испарения, нет свободных частиц, нет волокон, нет риска короткого замыкания внутри вакуумного оборудования пучковой линии. Активация in situ с помощью резистивного или лазерного нагрева удаляет пассивирующий слой и обнажает реактивный титан. Операторы ускорителя получают чистую откачку UHV/XHV без добавления громоздких высоковакуумных насосов.

Обратимая сорбция водорода поддерживает регенерацию и продленные интервалы обслуживания.
Газовыделение водорода доминирует в вакуумных нагрузках ускорителей, особенно в синхротронных источниках света и накопительных кольцах. Пористые титановые геттерные диски для пучковой трубы ускорителя частиц поглощают водород в окружающих условиях и выделяют его во время регенерации. Это обратимое поведение восстанавливает емкость геттера вместо принудительной замены. Поэтому спеченный титановый геттер TOPTITECH поддерживает более длительные эксплуатационные кампании с меньшим числом перерывов на обслуживание.

Совместимость титан-по-титану минимизирует термическое и гальваническое несоответствие.
Пористые титановые геттерные диски для пучковой трубы ускорителя частиц соответствуют материалам титановых пучковых труб и камер. Несоответствие теплового расширения и гальванические эффекты снижены по сравнению с геттерными системами из разнородных металлов. Спеченное титановое тело не вносит посторонних металлов в вакуумную оболочку. Пористый титановый геттер TOPTITECH также избегает некоторых проблем активации и совместимости, связанных с коммерческими NEG на основе Zr.

Области применения

Синхротронные источники света и накопительные кольца. Пористые титановые геттерные диски дл

я пучковой трубы ускорителя частиц нацелены на остаточные газовые нагрузки с преобладанием водорода, вызванные фотонно-стимулированной десорбцией. Размещение дисков вдоль стенок пучковой трубы добавляет распределенную откачку там, где внешние насосы теряют проводимость. Обратимая сорбция H₂ позволяет проводить регенерацию во время плановых остановок. Спеченный титановый геттер TOPTITECH поддерживает стабильное время жизни пучка и более низкий фоновый шум.

Лазеры на свободных электронах и коллайдеры высоких энергий. Вакуумные секции FEL и коллайдеров требуют условий UHV/XHV для снижения рассеяния пучка на газе. Эти пористые титановые геттерные диски обеспечивают неиспаряемую откачку без загрязнения катодов и отделения частиц. Активация in situ позволяет избежать вскрытия, демонтажа или внешней обработки. Индивидуальная геометрия дисков подходит для плотных компоновок пучковых линий и интерфейсов титановых камер.

Вставные устройства, ондуляторы и вигглеры. Узкие магнитные зазоры не оставляют места для обычных вакуумных насосов. Пористые титановые геттерные диски для пучковой трубы ускорителя частиц монтируются внутри вакуумной камеры и превращают стенку камеры в откачивающую поверхность. Титановая конструкция избегает магнитных помех и несоответствия теплового расширения. Распределенное покрытие геттером подавляет градиенты давления вдоль вставного устройства.

Камеры дипольных, квадрупольных и комбинированных магнитов. Изогнутые и сегментированные камеры магнитов создают вакуумные области с ограниченной проводимостью. Эти спеченные титановые геттерные диски можно формовать в соответствии с контурами камеры. После активации они захватывают H₂, CO, CO₂ и H₂O. TOPTITECH поставляет диски для конкретных применений в вакуумных системах ускорителей с преобладанием титана.

Пучковые линии ионных и протонных ускорителей. Ионные и протонные машины генерируют остаточный водород, метан, монооксид углерода и диоксид углерода. Пористые титановые геттерные диски для пучковой трубы ускорителя частиц хемосорбируют эти вещества после активации in situ. Регенерация высвобождает поглощенный водород и восстанавливает емкость геттера. Это продлевает интервалы обслуживания между циклами технического обслуживания.

Титановые вакуумные камеры и модернизация пучковых линий. Многие вакуумные системы ускорителей используют титановые камеры для низкой активации и благоприятных вакуумных свойств. Эти пористые титановые геттерные диски соответствуют материалу камеры, минимизируя проблемы гальванического и теплового расширения. Они избегают загрязнения посторонними металлами, связанного с NEG на основе Zr. TOPTITECH изготавливает диски по индивидуальным размерам для проектов модернизации и дооснащения.
