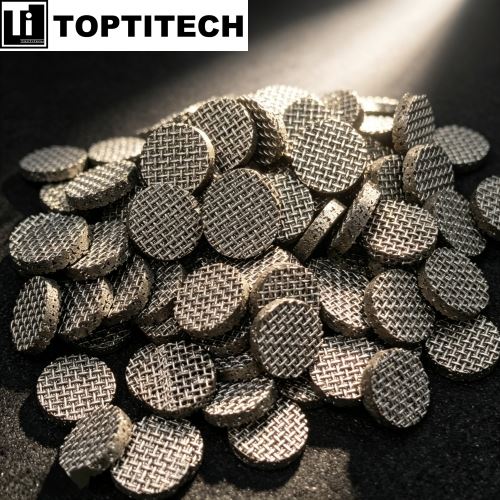

Многослойный спеченный фильтрующий диск из нержавеющей сетки для защиты миниатюрных гидравлических золотниковых клапанов

Введение в продукт

Характеристики

Особенности продукта

1. Индивидуальная степень фильтрации 20 мкм специально оптимизирована для задержания продуктов износа металла, формовочного песка и остатков сборки, которые являются основной причиной заклинивания золотников. Она избегает чрезмерного перепада давления, свойственного более тонким степеням фильтрации, сохраняя быстрое срабатывание и динамический отклик, требуемые миниатюрными гидравлическими золотниковыми клапанами.

2. Полностью монолитная спеченная сетчатая конструкция исключает свободные фрагменты проволоки. В отличие от простой тканой сетки, она не выделяет тонкую металлическую проволоку в узкий зазор между золотником и гильзой, предотвращая вторичное загрязнение внутри прецизионного клапанного узла.

3. Превосходная стойкость к вибрации и усталости сохраняет полную целостность фильтрации при повторяющихся гидравлических скачках давления, которые обычны во время непрерывных циклических переключений миниатюрных золотниковых клапанов. Сетка не расслаивается и не смещается под повторяющимися ударными нагрузками.

4. Изготовленный из нержавеющей стали 316L, фильтрующий диск обладает широкой химической совместимостью с большинством минеральных масел и синтетических гидравлических жидкостей. Он противостоит коррозии, вызванной жидкостью, и предотвращает образование новых загрязнений из продуктов коррозии в замкнутой полости клапана.

5. Высокая структурная жесткость позволяет фильтрующему диску выдерживать перепад давления без изгиба, смятия или образования обходных зазоров. Это гарантирует, что вся гидравлическая жидкость должна пройти через сетку, не допуская абразивные частицы к сопрягаемым поверхностям золотника и гильзы.

6. Тонкий плоский профиль диска обеспечивает простую установку запрессовкой. Эта конструкция соответствует высокопроизводительным автоматизированным сборочным процессам для миниатюрных гидравлических клапанов, сокращая время сборки и снижая уровень брака при серийном производстве.

Области применения

1. Встроенный защитный фильтр для миниатюрных пневматических пропорциональных клапанов и микроклапанов регулирования воздуха, задерживающий мелкие металлические частицы и сборочную пыль для предотвращения заклинивания золотников в контурах сжатого воздуха.

2. Предварительный фильтр для малых клапанов регулирования топлива и миниатюрных компонентов дозирования топлива, блокирующий остатки литья и продукты износа в компактных топливных каналах.

3. Внутренний барьер для частиц в компактных клапанах регулирования хладагента, используемых в прецизионных систе

мах охлаждения, защищающий крошечные золотники от металлических загрязнений, образующихся в контурах охлаждения.

4. Защитный фильтрующий диск для микроклапанов регулирования расхода в прецизионных системах смазки, улавливающий твердые примеси в жидком смазочном масле для сохранения малых уплотнительных поверхностей клапанов.

5. Элемент задержания мусора для миниатюрных предохранительных клапанов и обратных клапанов, предотвращающий повреждение абразивными частицами внутренних уплотнительных кромок и нарушение стабильности давления.
